本装置符合以下标准:GB7251《低压成套开关设备》,JB/T9661《低压抽出式成套开关设备》,IEC439-1《低压成套开关设备和控制设备》，VDEO660第5部分。

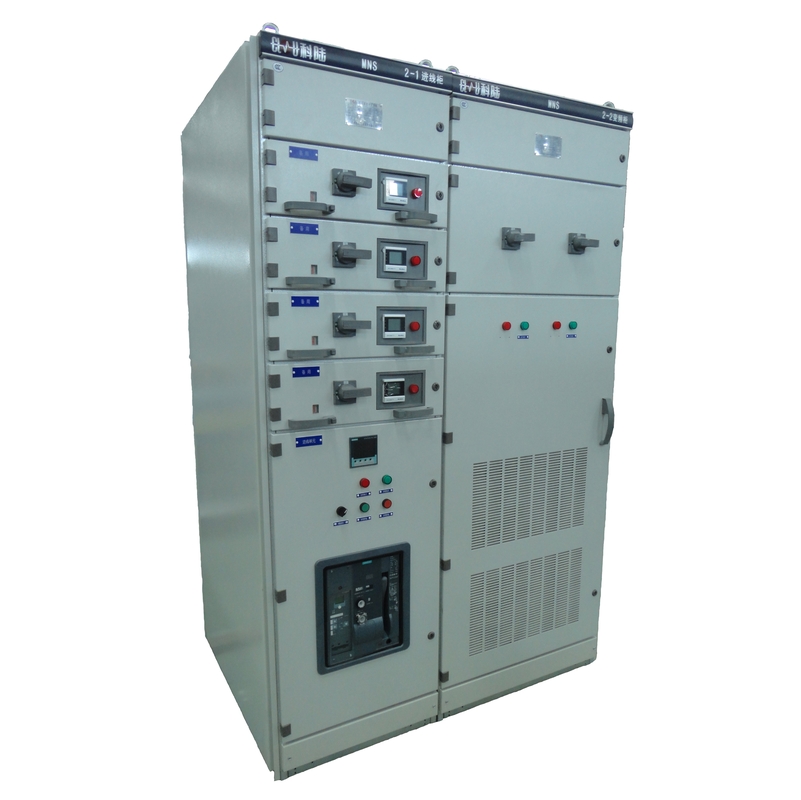

1. 开关柜的基本框架采用拼装组合式结构，由KB型钢通过自攻锁紧螺钉互相紧固联接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零件组合成一台完整的开关柜，柜内结构都经过镀锌处理，也可以采用敷铝锌板生产，并实行模数化安装（1E=25mm）。开关柜面板采用优质钢板经数控机床加工而成，表面经过酸洗、磷化处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可靠的接地连续性。
2. 开关柜隔室可分为单元室、母线室、电缆室，各单元的功能作用相互独立且区域之间有连续的金属板或阻燃板的功能壁严格分隔，保证使用安全且防止事故蔓延。
3. 水平母线为平置式安装，有效减少电气应力和热应力。母线截面有2（30×10）、2（60×10）、2（80×10）、2（100×10）、4（60×10）五种规格，对应母线电流1250A、2000A、2500A、3200A、4000A，中性接地母线N、PE为60×10，抽屉垂直母线为50×30×5角尺型铜母线，所有母线皆经过镀锡处理。
4. MCC柜抽屉有8E/4、8E/2、8E、16E、24E五种规格（1E=25mm）。抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。各抽屉与开关设有机械连锁装置，当开关处于分断时，抽屉才能抽出或插入；当开关处于合闸位置时，抽屉不能抽出或插入。为防止未经允许的操作，操作机构使用挂锁将开关锁在分断位置上。同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉对应有16-32对辅助接点，能满足异地操作控制、电度计量和计算机接口的自动化监测系统的需要。
